CNC-PORTALFRÄSMASCHINE
PF
Stabilität und Flexibilität bei maximaler Zuverlässigkeit
Kompakte und kostengünstige Portalfräsen für Hobby, Modellbau und leichte Gravurarbeiten.
Einstiegsmodell für Semiprofis
Die CNC-Portalfräsmaschine BZT PF ist ein ideales Einstiegsmodell für den semiprofessionellen Einsatz zur Aluminium-, Kunststoff- und Holzbearbeitung. Die CNC-Fräsmaschinen dieser Baureihe haben einen hohen Bedienkomfort und eine stabile Rahmenkonstruktion.
Rundführungen sowie 16 mm Kugelrollspindeln in allen Achsen zeichnen die Portalfräsmaschinen-Baureihe BZT PF in dieser Preisklasse besonders aus. Kleine bis mittlere Teile aus Materialien, wie z. B. Acrylglas, Nichteisenmetalle, Schaumstoffe und Holz, können präzise bearbeitet werden.
- Hohe Steifigkeit der kompakten Bauweise
- Geringes Gewicht, daher transportabel
- Spielfreie Wellenkupplung

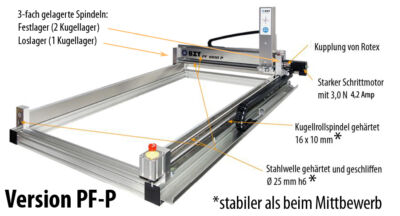

Besonderheiten der PF-Serie
Stabile Y-Achse
Kugellagerunterstützung und zwei Spindeln (ab Modell 1400-P) für 100%igen Synchronlauf und Vermeidung von Verspannungen.
Präzisions-Spindeln
Alle Spindeln sind mindestens 3-fach gelagert (Festlager und Loslager). BZT nutzt nicht die Lagerung des Schrittmotors als Festlager.
Flexible Konstruktion
Offene Rahmenkonstruktion ermöglicht das Aufsetzen der Maschine auf große Werkstücke. Integrierte T-Nutenplatte (optional) für minimalen Z-Verlust.
Technische Daten
Mechanisch
- Rundführungen: Ø 25 mm gehärtet und geschliffen (X/Y)
- Z-Achse: Stabile C-Konstruktion
- Spindeln X/Y: 16 x 10 mm Kugelrollspindeln
- Spindel Z: 16 x 5 mm Kugelrollspindel
- Wiederholgenauigkeit: +/- 0,01 mm
- Verfahrgeschwindigkeit: 6000 – 8000 mm/min (Eilgang)
Elektrisch
- Motoren: Schrittmotor 4,2 A / 3,3 Nm pro Achse
- Optional: Closed Loop Schrittmotoren
- Steuerung: 2 x 230 Volt Schaltausgänge (optional)
- Schalter: Präzisions-Referenzschalter (0,02 mm genau)
- Erweiterbar: Modulare Steuerung für diverse Ausbaustufen
Verfügbare Varianten: BZT PF 600-P | 750-P | 1010-P | 1400-P | 1410-P | 1610-P
Optionales Zubehör

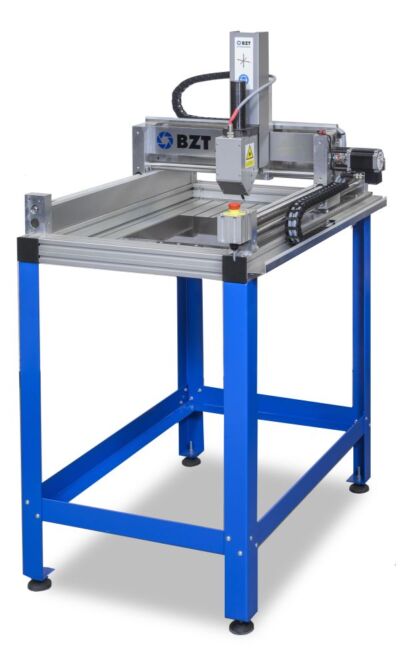

Untergestelle+
- Pulverbeschichtete Stahlkonstruktion
- Stabile Basis für Ihre Maschine
Nutplatten & Tische+
- T-Nutenplatte 15mm (für Standard-Spannungen)
- Oder 20mm Vollprofil
- Inklusive passender Nutensteine (M6)
Fräsmotoren & Spindeln+
- Mafell (1000W)
- HF-Spindel Elte (24000 rpm)
- HF-Spindel Tek (18000 rpm)
- Inkl. passender Spannzangen
Absaugvorrichtungen+
- Suhner/Mafell Absaugvorrichtungen
- Leistungsstarke Absaugung (1.0 Kw)
- Für sauberes Arbeiten
Steuerungen+
- Wahlweise U-ST oder E-ST Serie
- 3- oder 4-Achsen
- 4.0 Ampere Leistung
Maschinenausstattung+
- Steuerpult inkl. PC und 24″ Monitor
- Türkontaktschalter
- Schiebetür für Einhausungen
Schmier- & Kühlmittel+
- Essentiell für NE-Metalle (Alu)
- Minimiert Werkzeugverschleiß
