PFH

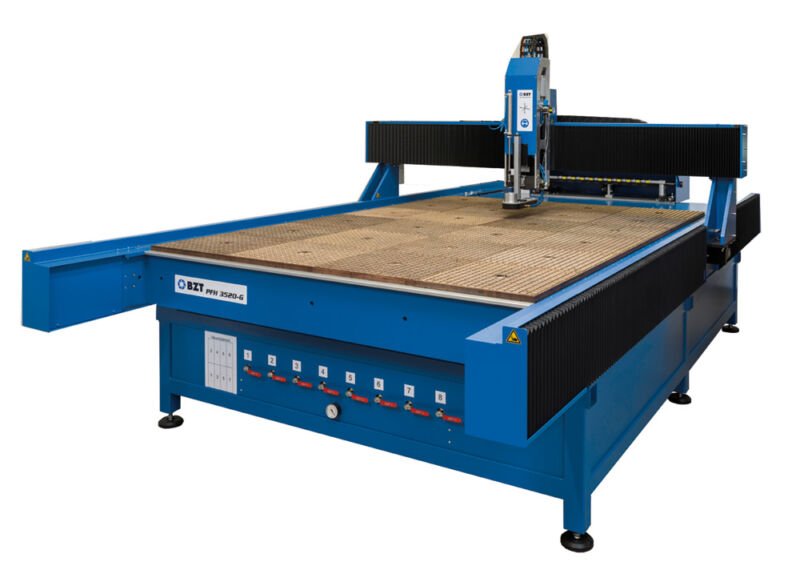

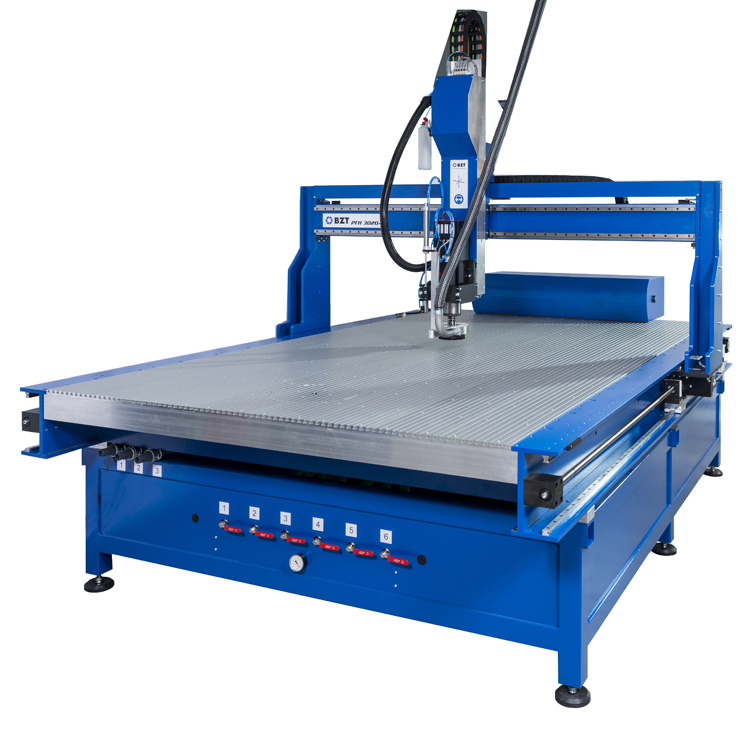

CNC-Portalfräsmaschine PFH

Die Portalfräsmaschine PFH unterstreicht mit höchster Stabilität ihre Fähigkeit zur maximalen Präzision. Die stabile X-Achse aus Stahl ermöglicht den Einsatz von HF-Spindeln bis zu 15 kW. Gantry-Bauweise in der Y-Achse sowie die angetriebene Mutter in der X- und Y-Achse sorgen für hohe Präzision und Laufruhe bei der CNC-Bearbeitung.

Für den industriellen Einsatz (z. B. CNC-Plattenbearbeitung) produziert diese Portalfräse zuverlässig erstklassige Ergebnisse. Die saubere und präzise Bearbeitung von Nichteisenmetallen (z. B. Aluminium), Kunststoffen und Hölzern ist ebenso möglich wie – bedingt – harte Materialien wie Stahl oder Edelstahl.

Verbaut werden hochwertige Komponenten namhafter Hersteller (u. a. Bosch Rexroth, Festo, OSAI, Heidenhain, Siemens, Sick, Gebr. Becker, Phoenix Contact). Über optionales Zubehör wie automatischen Werkzeugwechsler, Pneumatikmodul, Vakuumtisch, Vakuumverteiler, Einhausung oder Schwenkkopf lässt sich die Maschine gezielt an kundenspezifische Anwendungen anpassen.

• Optionales Stahlportal mit ca. 180 mm / 270 mm / 450 mm Verfahrweg
• HF-Spindel mit automatischem Werkzeugwechsel bis 15 kW (optional)
• Gantry-Antrieb in Y (2 Motoren) + herausnehmbare Mittelstreben zum Durchladen

Mechanisch

• Gantry Antrieb in der Y-Achse: zwei Motoren bewegen beidseitig das Portal
• Angetriebene Muttern in X- und Y-Achse von Bosch Rexroth für große Kraftübertragung bei hoher Präzision
• Seitenteile in stabiler C-Konstruktion aus Stahl
• Verdeckte Führungen schützen sensible Bauteile vor Verschmutzung
• Kugelrollspindeln, Linearführungen und Führungswagen von Bosch Rexroth
• X-Achse: Stahl 200 mm × 100 mm × 10 mm

Elektrisch

• Intelligente Elektroplanung durch optionale Schaltschränke, kundenspezifisch angepasst und frei gestaltbar
• Jeder Schaltschrank ist zusätzlich mit Servomotor 750 W / 7,16 Nm erhältlich (optional)
• Induktive Referenzschalter für berührungsloses Referenzieren
• Absolute Servomotoren (optional), kein Referenzieren der Maschine notwendig
• Frei wählbare CNC Industriesteuerung (OSAI, Heidenhain oder Siemens) für 4- oder 5-Achs Simultanbearbeitung (optional)
