Baureihe PFA

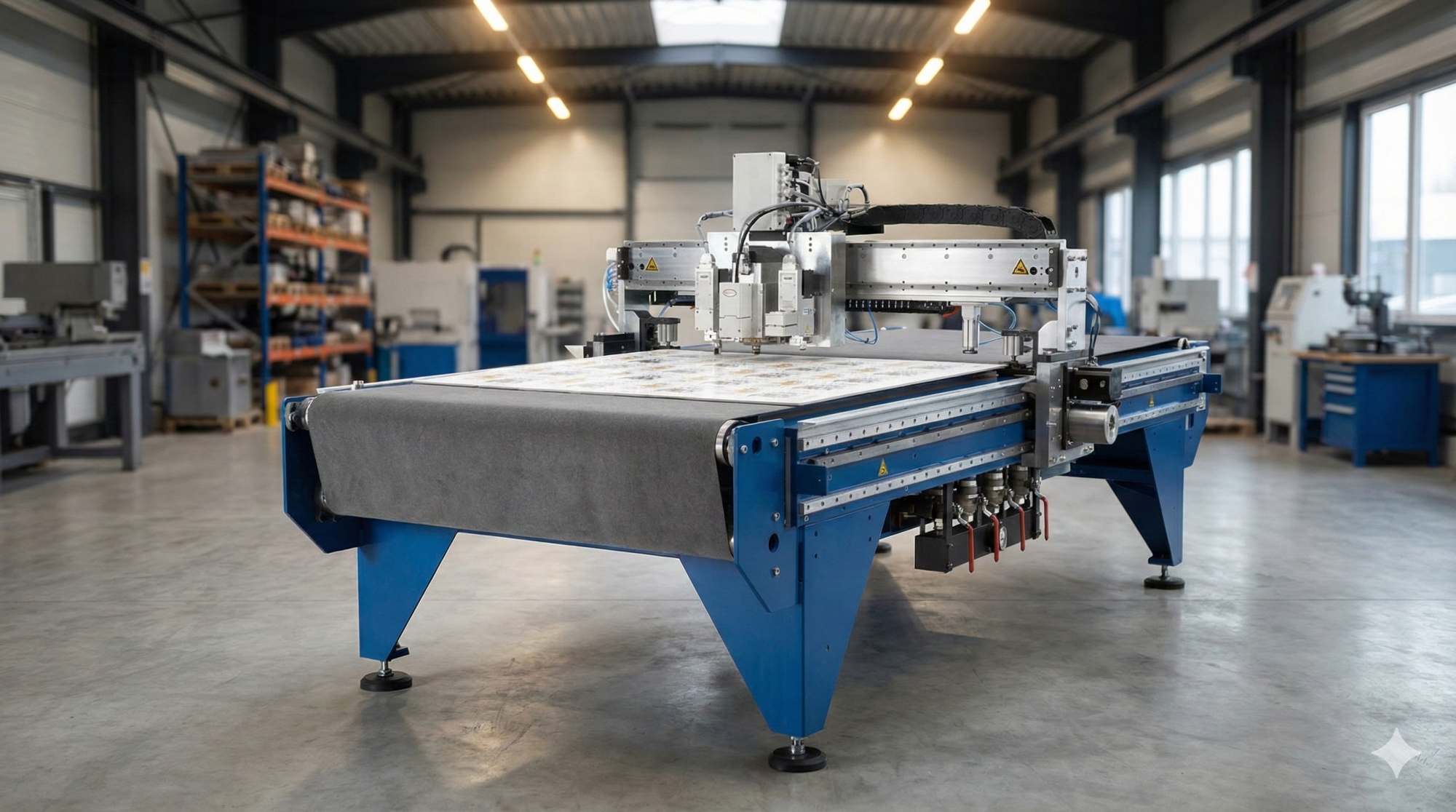

Portalfräse in Gantry-Bauweise für die Werbetechnik und die Plattenbearbeitung. Sie fräst und schneidet, auf Wunsch mit Passermarkenerkennung.
- Modelle
- 9
- Verfahrweg X
- 1.050 – 2.050 mm
- Verfahrweg Y
- 1.050 – 6.050 mm
- Verfahrweg Z
- 135 mm
- Durchlasshöhe
- 200 mm (ohne Tisch)
Werkstoffe laut Datenblatt: Holz & Holzwerkstoffe, Kunststoffe, Acrylglas, Schaumstoffe, Aluminium, Verbundwerkstoffe
Alle 9 Modelle mit Maßen
| Modell | Verfahrweg X | Verfahrweg Y | Z | Aufspannfläche | Stellfläche | Gewicht |
|---|---|---|---|---|---|---|
| PFA 1010-G | 1.050 mm | 1.050 mm | 135 mm | 1.000 × 1.000 mm | 1.600 × 1.600 mm | 400 kg |
| PFA 2010-G | 1.050 mm | 2.050 mm | 135 mm | 1.000 × 2.000 mm | 2.600 × 1.600 mm | 550 kg |
| PFA 2510-G | 1.050 mm | 2.550 mm | 135 mm | 1.000 × 2.500 mm | 3.100 × 1.600 mm | 610 kg |
| PFA 2015-G | 1.550 mm | 2.050 mm | 135 mm | 1.500 × 2.000 mm | 2.600 × 2.100 mm | 585 kg |
| PFA 2515-G | 1.550 mm | 2.550 mm | 135 mm | 1.500 × 2.500 mm | 3.100 × 2.100 mm | 690 kg |
| PFA 3020-G | 2.050 mm | 3.050 mm | 135 mm | 2.000 × 3.000 mm | 3.600 × 2.600 mm | 790 kg |
| PFA 4020-G | 2.050 mm | 4.050 mm | 135 mm | 2.000 × 4.000 mm | 4.600 × 2.600 mm | 1.010 kg |
| PFA 5020-G | 2.050 mm | 5.050 mm | 135 mm | 2.000 × 5.000 mm | 5.600 × 2.600 mm | 1.190 kg |
| PFA 6020-G | 2.050 mm | 6.050 mm | 135 mm | 2.000 × 6.000 mm | 6.600 × 2.600 mm | 1.410 kg |
Werte laut Datenblatt. Verbindlich sind Datenblatt und Angebot.
CNC-Fräse für die Werbetechnik
Als wirtschaftliche CNC-Fräse für die Werbetechnik haben wir die PFA in Gantry-Bauweise entwickelt. Sie bearbeitet Schilder, Platten und Verbundplatten wie Dibond. Außer zum Fräsen setzen Sie sie zum Schneiden ein, auch mit Ultraschall, und zum Dosieren.
Mit der optionalen Optiscout-Steuerung erkennt die Maschine Passermarken auf bedruckten Platten. Das zeitaufwendige Ausrichten des Materials entfällt, die Fräsbahn richtet sich am Druckbild aus.
Lieferbar ist die PFA in neun Größen, von 1.050 × 1.050 mm bis 2.050 × 6.050 mm Verfahrweg, weitere Baugrößen auf Anfrage. Welche Größe zu Ihren Platten passt, zeigt der Maschinenfinder maßstäblich.
Aufbau
Gantry-Bauweise
Links und rechts in der Y-Achse liegt je eine Zahnstange mit 25 mm. Über beide wird das Portal angetrieben, das macht die Maschine dynamisch.
Schrägverzahnte Zahnstangen
In X und Y laufen schrägverzahnte Zahnstangen. Durch die Schrägverzahnung und ein Planetengetriebe im Antrieb arbeitet die PFA präzise.
Ausgelegt auf Tempo
Gebaut ist die PFA für hohe Verfahrgeschwindigkeiten. Mit Schrittmotoren erreicht sie ca. 30.000 mm/min.
Technik im Detail

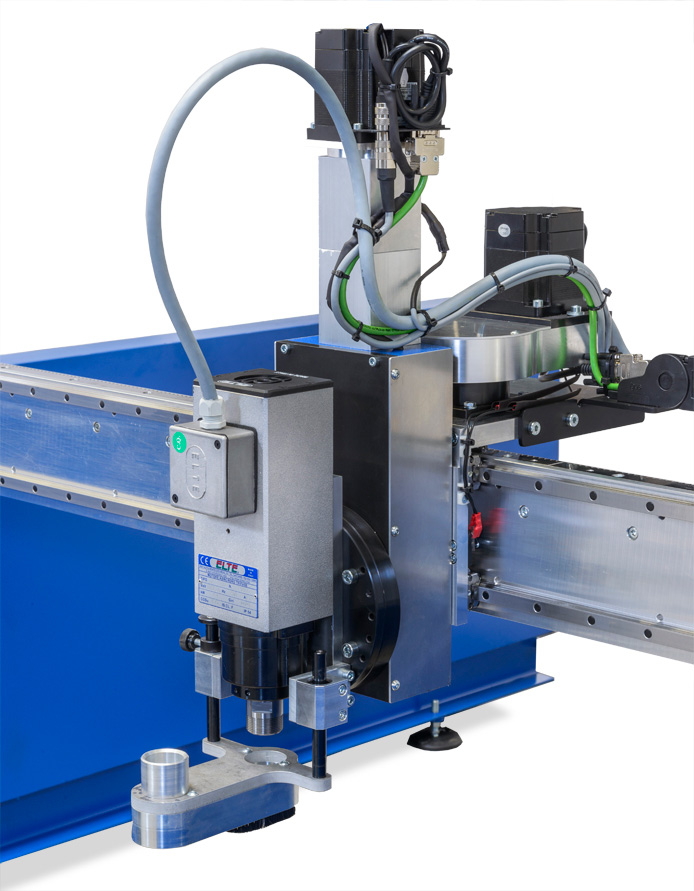

In der Z-Achse sitzt eine Kugelrollspindel mit 16 × 5 mm. Geführt wird die Maschine auf Linear-Rollenführungen, Linearführungen und Führungswagen kommen von Bosch Rexroth.
- Antrieb wahlweise mit Closed-Loop-Schrittmotoren (4 × 6 A) oder AC-Servomotoren (4 × 750 W)
- Schrittmotoren auch bei Maschinen über 3.000 mm Bearbeitungslänge möglich
- Z-Achse für HF-Spindeln bis 2,2 kW
- Wiederholgenauigkeit 0,01 mm
- Stromversorgung 230 V, ab der PFA 2515 auch 380 V
Ausstattung nach Wunsch
Für Ihre Aufgaben in der Werbetechnik rüsten wir die PFA mit passendem Zubehör aus. Welche Kombination sinnvoll ist, klären wir im Angebot.
Spanntische
Vakuumtisch mit HD- oder LD-Platte, T-Nutenplatte als 15-mm-Hohlkammerprofil oder als 20-mm-Vollprofil.
Steuerung und Software
Steuerungssoftware Penta NC, Optiscout-Steuerungen mit Passermarkenerkennung.
Schneiden
Schneidmodul, Tangential-Schneidmesser, oszillierendes Messer und Rillwerkzeug, dazu ein Rollenband (Conveyor).
Portalerhöhung
Portalerhöhung auf Z = 180 mm.
Pneumatik
Pneumatische Ansteuerung von bis zu zwei weiteren Werkzeugen auf der Z-Achse.
Die PFA in der Praxis
Werkstoffe und Anwendungen
Vakuumtische in Standardgrößen finden Sie im BZT-Shop. Welcher Tisch zum Format Ihrer PFA passt, klären wir im Angebot.
Fragen zur PFA?
Welche Größe, welcher Antrieb und welche Schneidwerkzeuge zu Ihren Aufträgen passen, bespricht Carsten Behrend mit Ihnen und stellt Ihnen ein Angebot zusammen. Im Showroom in Leopoldshöhe sehen Sie die Maschinen im Betrieb.
Carsten Behrend, Vertrieb & Beratung · 05202 99 30 6-86
Alle Angaben ohne Gewähr. Änderungen zur Verbesserung der Produkte sind vorbehalten. Abbildungen können Zubehör oder Modellvarianten zeigen, die optional erhältlich sind.
