CNC-Holzbearbeitung
Portalfräsen für Handwerk, Industrie und Modellbau, vom Holzspielzeug bis zum montagefertigen Plattenteil.
Portalfräsen für Holz und Holzwerkstoffe
Für die CNC-Holzbearbeitung eignen sich unsere Portalfräsen durch ihre stabile Bauart besonders gut. Sie bearbeiten Massivholz, Schichtholz und Plattenwerkstoffe wie Spanplatten, MDF oder OSB, als Einzelstück ebenso wie in Serie.
Meist geht es um Ansichtsflächen, die von oben gefräst werden. Das Werkzeug fährt dabei horizontal und vertikal. Hinterschnitte oder Hohlkehlen verlangen eine 5-Achs-Bearbeitung, die es für mehrere Baureihen als Option gibt.
Worauf es beim Fräsen von Holz ankommt
Welcher Fräser passt, hängt vom Werkstoff ab. Weiche Werkstoffe fräsen Sie mit wenigen Schneiden und großen Spannuten, harte Werkstoffe brauchen mehr Schneiden. Mit jeder zusätzlichen Schneide ist ein höherer Vorschub möglich. Mehr dazu steht in unserem Beitrag zur Auswahl des Fräswerkzeugs, passende Fräser für Holz gibt es im BZT-Shop.
Plattenteile spannen Sie am einfachsten auf einem Vakuumtisch, alternativ auf einer Nutenplatte. Ob dafür eine Vakuumpumpe oder ein Seitenkanalverdichter richtig ist, hängt vom Material und von der Anwendung ab. Bei vielen oder großen Durchfräsungen kann das Vakuum schnell zusammenbrechen. Wir geben Ihnen eine Empfehlung, bewähren muss sie sich in der Praxis. Einzelheiten finden Sie in den häufigen Fragen.
Holz erzeugt beim Fräsen viel Span und Staub. Für mehrere Baureihen gibt es deshalb Absaugvorrichtungen als Zubehör. Eine Alternative zur klassischen Absaugung beschreibt unser Beitrag zum Zyklonabscheider.
Anwendungen in der Holzbearbeitung
Kleinere Frästeile
- Holzspielzeug, Holzmodelle und Buchstaben
- 3D-Holzmodelle
- Fräs- und Bohrteile aus Holz
- Gravuren, zum Beispiel an Gitarren, Geigen und anderen Musikinstrumenten
- Modellbau für die Industrie
- Feine Konturen von Schriften, Mustern oder Bildern
- Schuhleisten und Orthesen
Innenausbau und Möbel
- Treppengeländer und Treppenstufen
- Haustüren aus Holz
- Arbeitsplatten für Küchen
- Fußböden, Möbel, Schränke und Tresen
- Holzleisten
- Lattenroste in automatisierter Fertigung
Plattenbearbeitung
- Komplettbearbeitung zu montagefertigen Plattenteilen
- Spanplatten, OSB, MDF, Verlegeplatten
- Holzpackmittel und Rahmen
- Türen, Fenster, Bauelemente und Innenausbauteile
- Dachstühle, Balkone, Veranden und andere Gebäudeteile
- Zäune und Zaunteile
Was eine CNC-Fräse in der Holzwerkstatt bringt
Wir konfigurieren jede Maschine für Ihre Aufgabe, für Einzelstücke wie für die Massenproduktion. In der Werkstatt zahlt sich das an mehreren Stellen aus:
- Robuste Konstruktion mit Präzisionsbauteilen, dazu Antriebe und Werkzeuge passend zur Anwendung. So erreichen Sie Ihre Fertigungsziele auch bei hohen Taktraten.
- Die Software ist ausgereift und einfach zu bedienen. Für Holzmechaniker, Tischler, Schreiner und Zimmerleute ist das Fräsen damit leicht zugänglich.
- Wiederkehrende Arbeitsschritte legen Sie einmal fest. Weil das Programm sie abarbeitet, passieren weniger Fehler.
- Komplizierte Arbeiten gelingen leichter.
- Die genaue, automatisierte Fertigung spart Material und Arbeitszeit.
- Die Daten Ihrer Frästeile bleiben gespeichert, jedes Teil lässt sich jederzeit wieder fertigen.
- Teile, die Sie bisher außer Haus gegeben haben, produzieren Sie selbst.
- Grundsätzlich bearbeiten BZT-Fräsen auch Aluminium und Kunststoffe.
Passende Baureihen für die Holzbearbeitung
Für Holz empfehlen wir vor allem diese vier Baureihen. Alle Größen zeigt der Maschinenfinder maßstäblich.
Baureihe PFE
Einstieg in die professionelle Fertigung: eine schwingungsarme Tischmaschine mit Linearführungen von Bosch Rexroth, für Fräsen, Gravieren und Prototypen.
- Verfahrweg X 720 bis 1.205 mm, Y 525 bis 1.550 mm
- Z-Achse 135 mm, mit Portalerhöhung 250 mm
Baureihe PFU
Universelle Gantry-Fräse mit großen Verfahrwegen und hoher Stabilität.
- Verfahrweg X 1.020 bis 2.020 mm, Y 970 bis 4.010 mm
- HF-Spindeln bis 2,2 kW
Baureihe PFA
Großformat für Möbelbau, Treppen und Nesting, mit zwei schrägverzahnten Zahnstangen in der Y-Achse.
- Verfahrweg X 1.050 bis 2.050 mm, Y 1.050 bis 6.050 mm
- Durchlasshöhe ohne Tisch etwa 200 mm

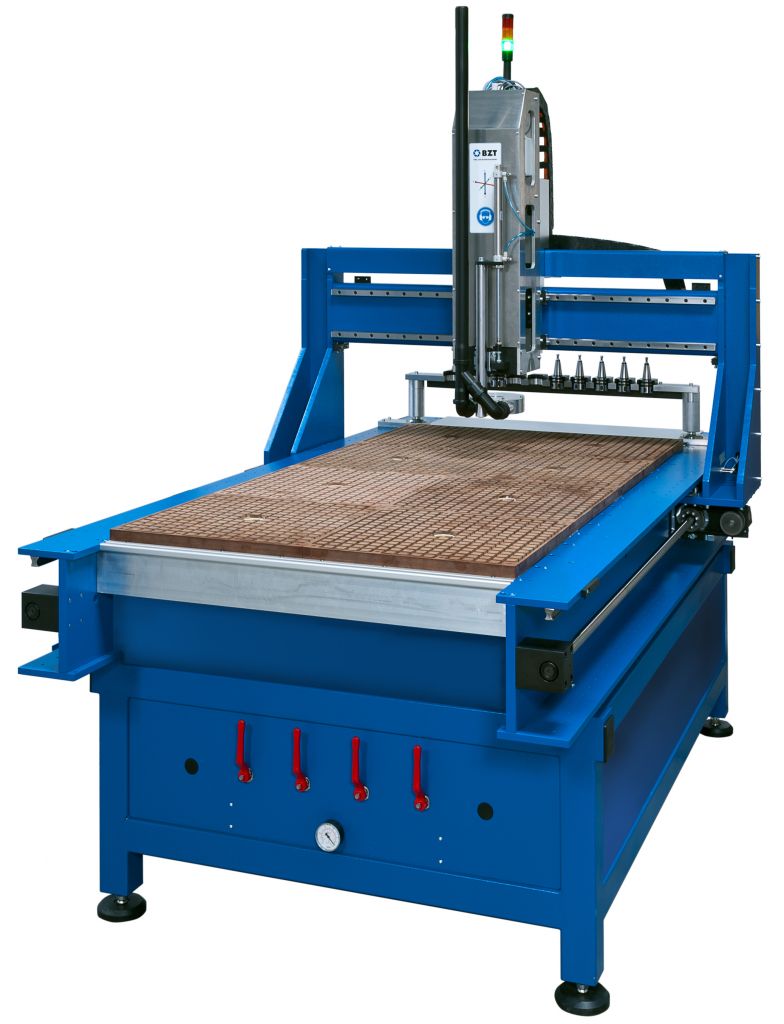

Baureihe PFH
Industrie-Portalfräse mit Stahlträger in der X-Achse für die Plattenbearbeitung.
- Verfahrweg X bis 2.520 mm, Y bis 4.510 mm
- HF-Spindeln bis 15 kW, optional mit Werkzeugwechsel
- 4- oder 5-Achs-Simultanbearbeitung optional
Alle Baureihen finden Sie in der Produktübersicht. Die Maschinen für Holz und ihre Datenblätter stehen im BZT-Shop, dort fragen Sie auch Ihr Angebot an.
Aus der Praxis
Helge Dube baut Gitarren bei D.O.G. Custom Guitars. Gesucht hat er eine Fräse, die gut mit Holz zurechtkommt und auch NE-Metalle bearbeitet. Seit Jahren arbeitet er mit einer PFE 1000.
In der Tischlerei Artefact läuft die Maschine teilweise täglich acht Stunden. Style Work verarbeitet auf seinen BZT-Fräsen vor allem Holz, Aluverbund und Acryl. Bei miramondo public design fräst eine BZT-Portalfräse seit 2015 ein Holzprofil.
Die ganzen Berichte lesen Sie bei den Kundenstimmen.
Werkstücke aus Holz
Fragen zur Holzbearbeitung?
Carsten Behrend berät Sie, welche Baureihe und Ausstattung zu Ihren Holzteilen passen, und stellt Ihnen ein Angebot zusammen. Im Showroom in Leopoldshöhe sehen Sie die Maschinen im Betrieb.
Carsten Behrend, Vertrieb & Beratung · 05202 99 30 6-86
