Baureihe PS
Sondermaschine für die Endenbearbeitung von Linearführungsschienen, zum Beispiel von Bosch Rexroth, INA, HIWIN oder THK. Mit geschlossenem Gehäuse und kurzen Rüstzeiten.
Horizontalfräse für die Endenbearbeitung von Linearführungen
Die PS ist eine Horizontalfräse für die Endenbearbeitung von Linearführungsschienen. An den Schienenenden entgratet sie, bringt Fasen an, fräst plan und fräst Konturen. Dazu bohrt sie die stirnseitigen Kernlöcher für Abdeckbänder. Bearbeitet werden Profilschienen bis 45 mm Höhe und 60 mm Breite.
Entstanden ist die PS im Sondermaschinenbau. Mittlerweile ist sie fast ein Standardmodell: Hersteller von Linearführungen setzen sie weltweit ein, zum Beispiel in Kanada, Südkorea und Mexiko.

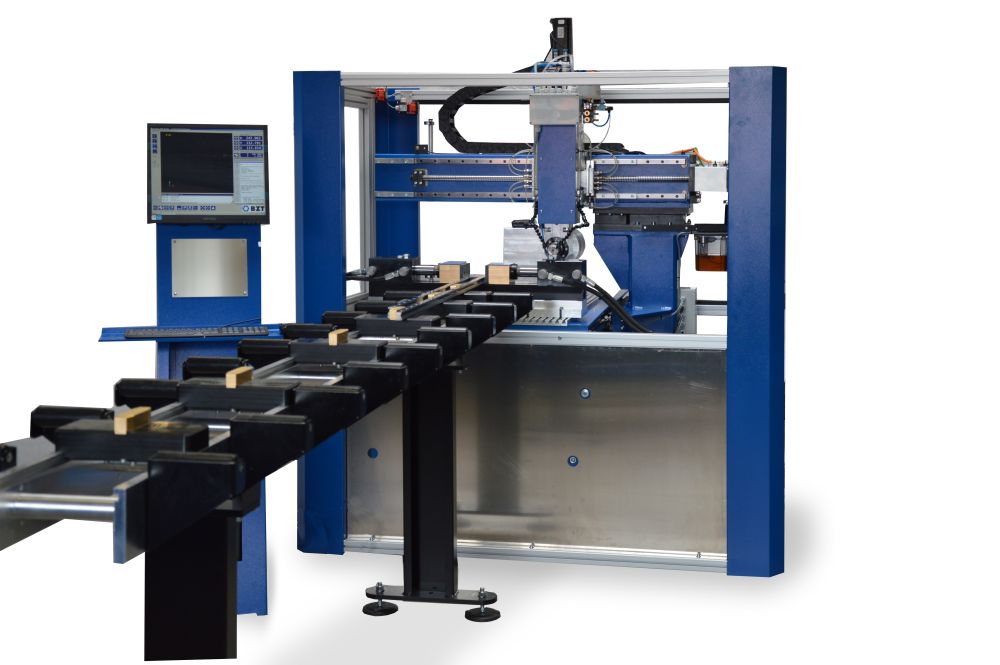

Die kompakte PS-1 hat eine sehr kleine Bauform. Mehr Platz für Optionen bietet die größere PS-5, etwa für das Gewindeschneiden in der Stirnseite der Profile.
Aufbau
Kurze Rüstzeiten
Für Schienen gängiger Hersteller wie Bosch, INA oder THK sind die Profilquerschnitte vorprogrammiert. Sie wählen den Querschnitt aus einer Liste, Voreinstellungen entfallen, und die Bearbeitung lässt sich wiederholen.
Sicher gespannt

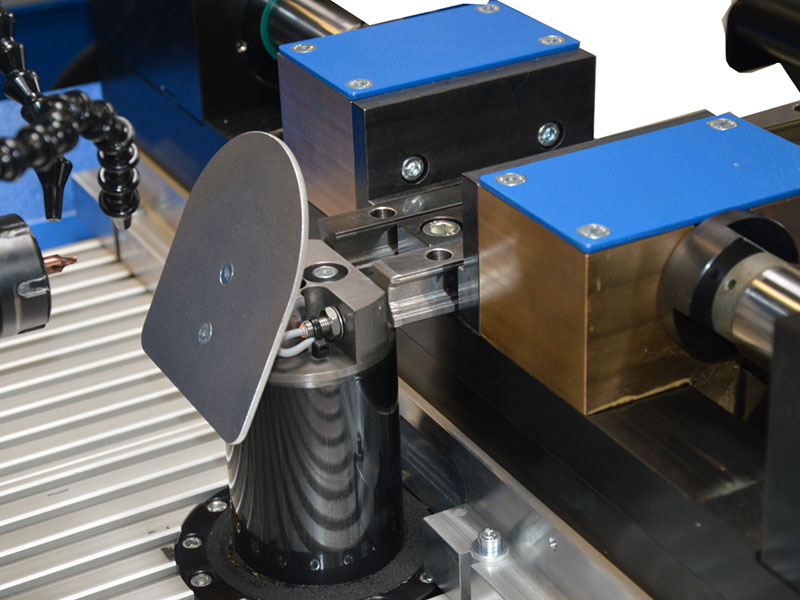

An jeder Spannung prüft die Maschine vor und während der Bearbeitung, ob die Schiene sicher sitzt. In Längsrichtung schonen Kunststoffauflagen die Schienen. Der vordere Anschlag klappt pneumatisch weg und hat eine Reinigungsdüse.
Geschlossenes Gehäuse
Im geschlossenen Gehäuse arbeitet die PS geräuscharm, und keine Späne fliegen umher. Eine Stillstandserkennung der Frässpindel und die Zuhaltung an der Umhausung schützen den Bediener.
Zwei Schienen parallel
Mit dem optionalen Doppelspannsystem spannt die PS zwei Linearschienen und bearbeitet sie parallel.
Technik im Detail
- Robuste, schwere Stahlkonstruktion
- Kugelrollspindeln in allen Achsen, Wiederholgenauigkeit bis ± 0,01 mm
- Linearführungen und Führungswagen von Bosch
- Closed-Loop-System in allen Achsen

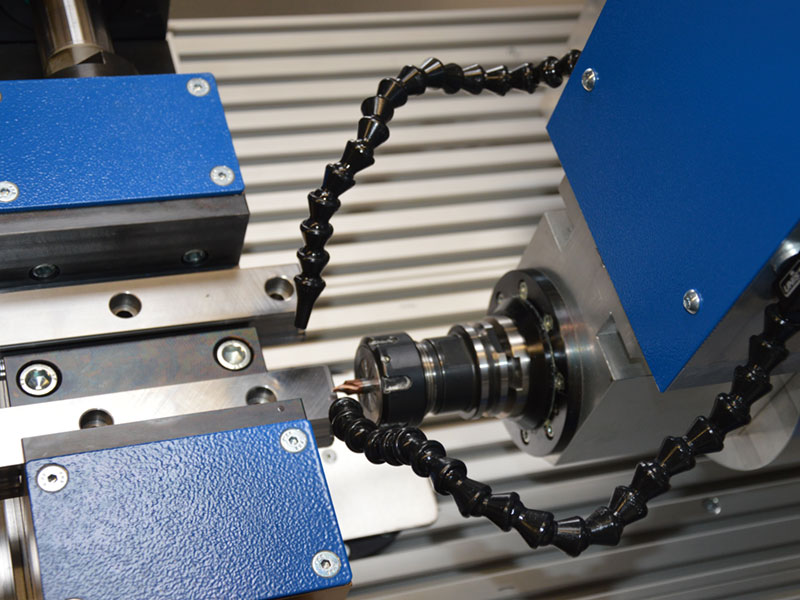

- Frässpindel mit Spannzangenaufnahme E-32, optional als Schnellwechselspindel mit HSK 32
- Zweihandbedienung

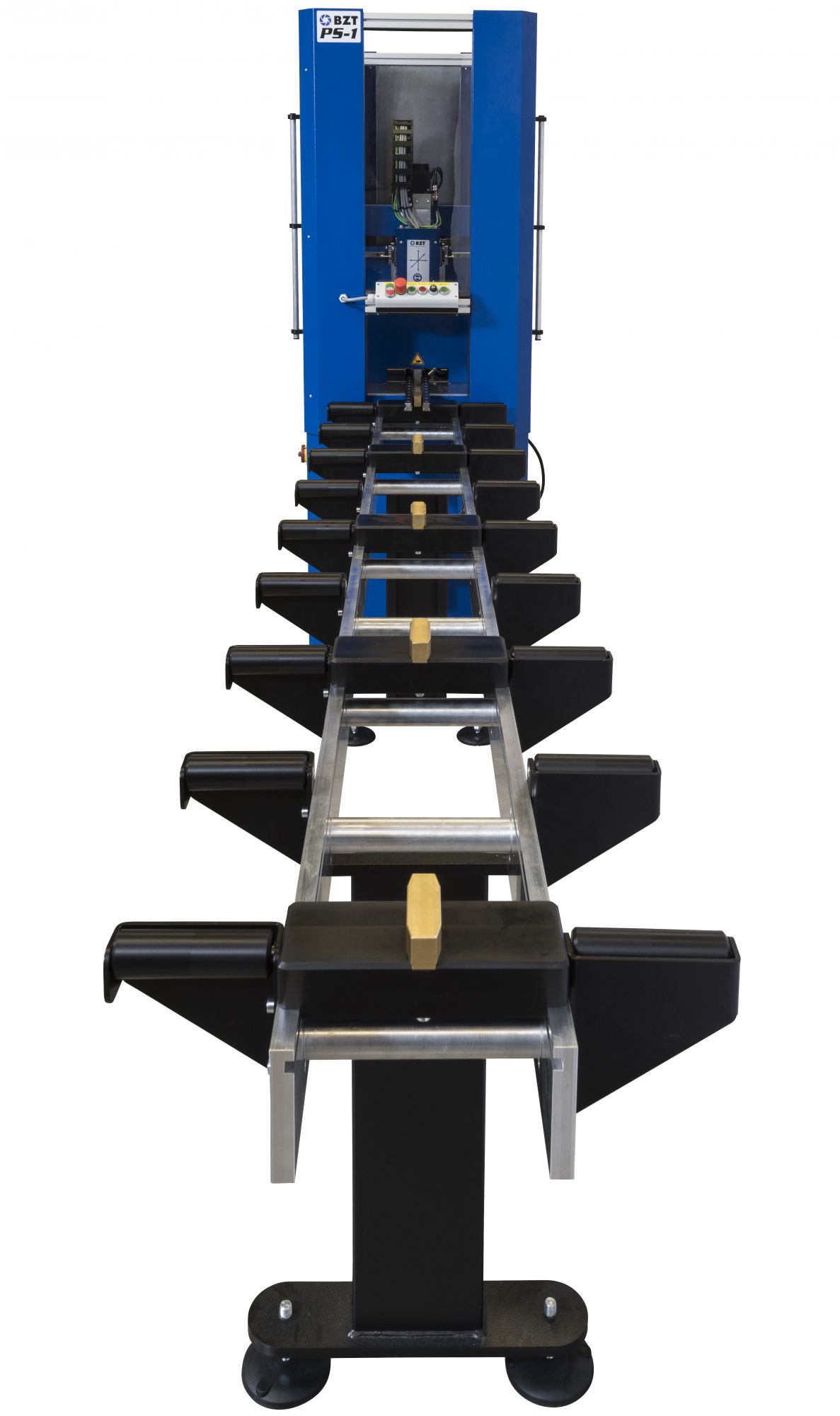

- Ablagen für Profilschienen mit 3, 4 oder 6 m Länge (optional)
Die PS in der Praxis
