Baureihe PFS für die Profilbearbeitung
CNC-Bearbeitungszentrum für lange Profile und Stäbe aus Aluminium, Kunststoff und Holz. Zu drei Seiten offen und von der Seite bestückbar.
- Modelle
- 9
- Verfahrweg X
- ca. 1.000 – 6.000 mm
- Verfahrweg Y
- ca. 250 – 750 mm
- Verfahrweg Z
- ca. 180 mm
Werkstoffe laut Datenblatt: Holz & Holzwerkstoffe, Kunststoffe, Acrylglas, Schaumstoffe, Aluminium, Messing, Kupfer & NE-Metalle, Verbundwerkstoffe
Alle 9 Modelle mit Maßen
| Modell | Verfahrweg X | Verfahrweg Y | Z | Aufspannfläche | Stellfläche | Gewicht |
|---|---|---|---|---|---|---|
| PFS 10075 | ca. 1.000 mm | ca. 750 mm | ca. 180 mm | 1.896 × 750 mm | ca. 2.200 × 1.600 mm | ca. 2.450 kg |
| PFS 30025 | ca. 3.000 mm | ca. 250 mm | ca. 180 mm | 3.869 × 250 mm | ca. 4.200 × 1.100 mm | ca. 2.500 kg |
| PFS 20075 | ca. 2.000 mm | ca. 750 mm | ca. 180 mm | 2.896 × 750 mm | ca. 3.200 × 1.600 mm | ca. 2.550 kg |
| PFS 30050 | ca. 3.000 mm | ca. 500 mm | ca. 180 mm | 3.896 × 500 mm | ca. 4.200 × 1.350 mm | ca. 2.550 kg |
| PFS 25075 | ca. 2.500 mm | ca. 750 mm | ca. 180 mm | 3.396 × 750 mm | ca. 2.700 × 1.600 mm | ca. 2.600 kg |
| PFS 30075 | ca. 3.000 mm | ca. 750 mm | ca. 180 mm | 3.896 × 750 mm | ca. 4.200 × 1.600 mm | ca. 2.650 kg |
| PFS 40075 | ca. 4.000 mm | ca. 750 mm | ca. 180 mm | 4.896 × 750 mm | ca. 5.200 × 1.600 mm | ca. 2.750 kg |
| PFS 50075 | ca. 5.000 mm | ca. 750 mm | ca. 180 mm | 5.896 × 750 mm | ca. 6.200 × 1.600 mm | ca. 2.850 kg |
| PFS 60075 | ca. 6.000 mm | ca. 750 mm | ca. 180 mm | 6.896 × 750 mm | ca. 7.200 × 1.600 mm | ca. 2.950 kg |
Werte laut Datenblatt. Verbindlich sind Datenblatt und Angebot.
Profilbearbeitung mit kurzen Rüstzeiten
Für die Profilbearbeitung haben wir die PFS als CNC-Bearbeitungszentrum ausgelegt. Zu drei Seiten ist die Maschine offen. Sie bestücken sie von der Seite, das verkürzt die Rüstzeiten und erleichtert das Handling, vor allem bei langen Werkstücken.
Eine geschweißte Stahlkonstruktion sorgt für ruhigen Lauf und genaue Ergebnisse. Mit Kugelrollspindeln in allen Achsen und angetriebenen Muttern in X und Y erzielen Sie beim Fräsen saubere Oberflächen.
Neun Größen sind lieferbar, mit 1.000 bis 6.000 mm Verfahrweg in X und 250 bis 750 mm in Y. Welche Größe zu Ihren Profillängen passt, zeigt der Maschinenfinder maßstäblich.
Aufbau
Zu drei Seiten offen
Durch die offene Bauart legen Sie Werkstücke leicht ein und nehmen sie wieder heraus. Bei langen Profilen spart die seitliche Bestückung Zeit.
Angetriebene Muttern in X und Y
Auf den Kugelrollspindeln von Bosch Rexroth sitzen in X und Y angetriebene Muttern. Ab der PFS 50075 treibt in X eine geschliffene, schrägverzahnte Präzisionszahnstange an.
Geschlossenes Führungssystem
In X, Y und Z laufen Linearführungen und Führungswagen von Bosch Rexroth mit 25 mm, geschliffen und oberflächengehärtet.
Technik im Detail
In der PFS stecken Komponenten namhafter Hersteller, unter anderem von Bosch Rexroth, Festo, OSAI, Heidenhain, Siemens, Sick, Gebr. Becker und Phoenix Contact.
- Portal mit ca. 180 mm Verfahrweg in Z
- Verfahrgeschwindigkeit ca. 25 m/min in X und Y, ca. 12 m/min in Z
- Wiederholgenauigkeit ca. 0,01 mm, gemessen auf der Festlagerseite
- Servomotoren 750 W / 7,16 Nm und absolute Servomotoren ohne Referenzfahrt (optional)
- Induktive Referenzschalter (optional)
- CNC-Steuerung nach Wahl von OSAI, Heidenhain oder Siemens, auch für 4- oder 5-Achs-Simultanbearbeitung (optional)
- Schaltschrank nach Kundenwunsch geplant (optional)
- Stromversorgung 230 V / 50 Hz, bei der PFS 60075 auch 380 V / 50 Hz
Ausstattung nach Wunsch
Mit Zubehör stimmen wir die PFS auf Aluminium-, Holz- oder Kunststoffprofile ab. Welche Kombination sinnvoll ist, klären wir im Angebot.
- Automatischer Werkzeugwechsel
- Schwenkkopf

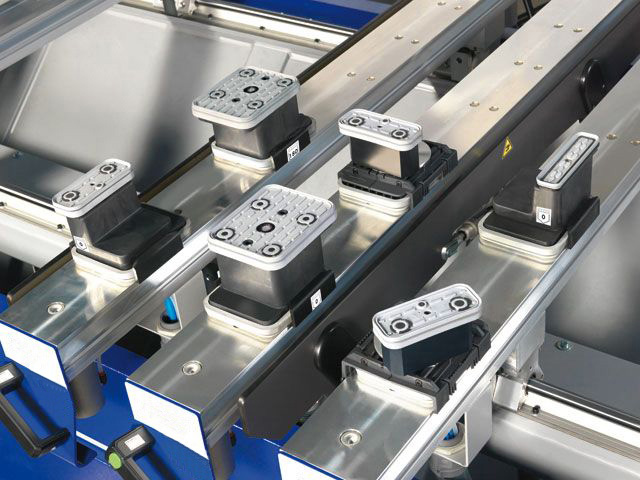

- Konsolentisch
- Portalerhöhung auf ca. 450 mm Verfahrweg in Z
- Schaltschrank hängend integriert oder freistehend
Die PFS in der Praxis
Werkstoffe
Zum Fräsen von Aluminiumprofilen führt der BZT-Shop Dreischneider aus Vollhartmetall.
Fragen zur PFS?
Carsten Behrend berät Sie zu Konfiguration und Ausstattung und stellt Ihnen ein Angebot zusammen. Im Showroom in Leopoldshöhe sehen Sie die Maschinen im Betrieb.
Carsten Behrend, Vertrieb & Beratung · 05202 99 30 6-86
Alle Angaben ohne Gewähr. Änderungen zur Verbesserung der Produkte sind vorbehalten. Abbildungen können Zubehör oder Modellvarianten zeigen, die optional erhältlich sind.
