CNC- Portalfräsmaschine PFE – professionelle CNC-Fertigung

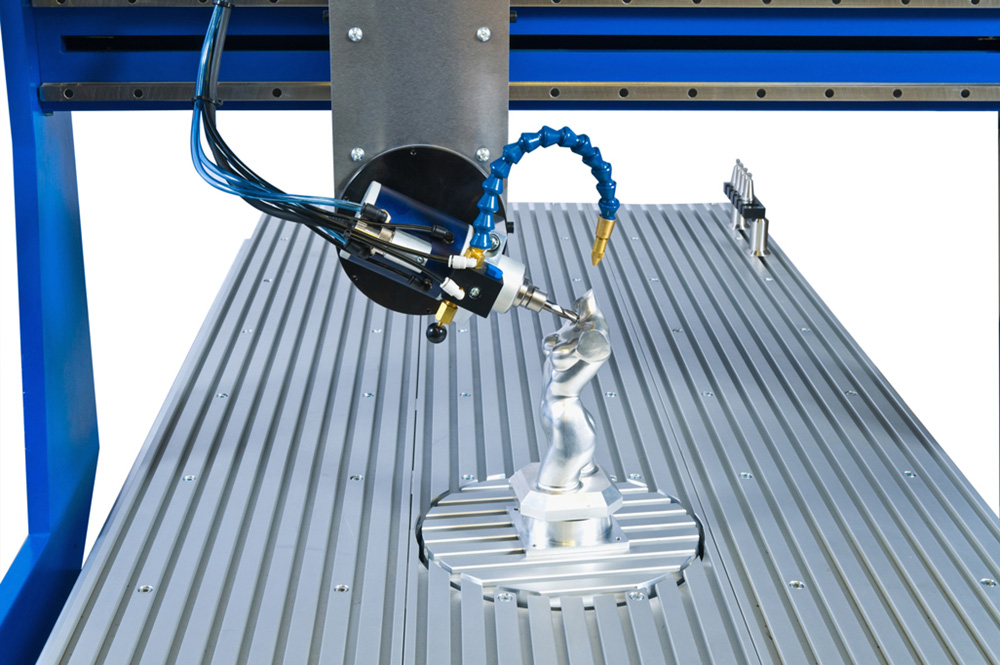

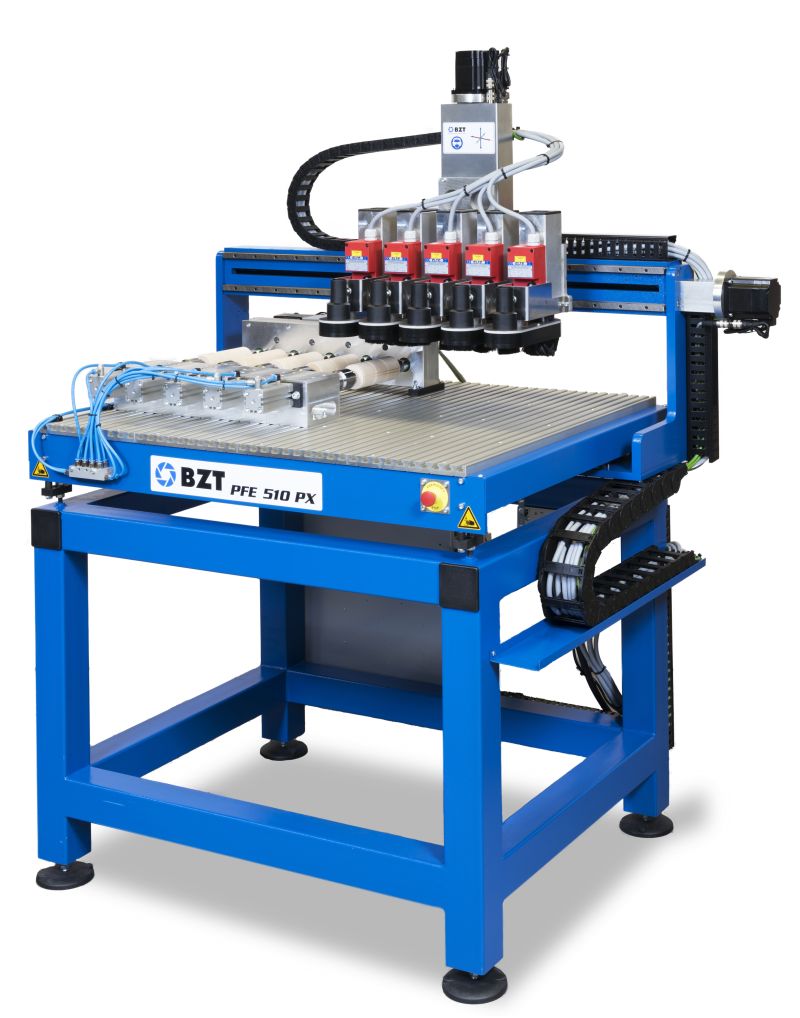

Die Baureihe der Portalfräsmaschine PFE ist für zahlreiche Materialbearbeitungen in der professionellen CNC-Fertigung optimiert. Die CNC-Fräsmaschine bietet für den industriellen Einsatz vielfältige Möglichkeiten, wie CNC-Fräsen, CNC-Gravieren, die Prototypenherstellung sowie in der Werbetechnik. Durch vielzähliges optional verfügbares Zubehör, wie Drehachse, Vakuumtisch oder Portalerhöhung, sind der Kreativität kaum Grenzen gesetzt, um innovative Ideen exakt umzusetzen. Auch zu erwähnen ist die optionale Fünffach-Bearbeitung, die mit der Portalfräse anwendbar ist. In der CNC-Portalfräsmaschine werden ausschließlich hochwertige Komponenten namhafter Hersteller verbaut, wie beispielsweise die in allen Achsen der CNC-Fräse verbauten Linearführungen und Führungswagen von Bosch Rexroth. Diese und die Kugelrollspindeln sorgen für präzise und exakte Fräsergebnisse auch bei hohen Geschwindigkeiten. Denn die robuste Stahlkonstruktion der Portalfräse erzeugt eine hohe Steifigkeit, welche schwingungsarmes Arbeiten ermöglicht.

Dank der spielfreien Wellenkupplung werden keine Motorvibrationen auf die Kugelrollspindel übertragen, welches sich sehr positiv auf das Fräsbild auswirkt.

Alle Spindeln sind mindestens 3-fach gelagert: ein Festlager (2 Kugellager) und ein Loslager (1 Kugellager), vorteilhaft da die Lagerung des Schrittmotors nicht als Festlager genutzt wird.

Die Kugelrollspindel in der Y-Achse wird mittig unterhalb des Nutentisches verbaut und ist so zum einen gut vor Verschmutzungen geschützt um immer einwandfrei zu verfahren, zum anderen kann dadurch das Portal nicht verkanten.

Der Bearbeitungstisch lässt ein Überstehen des Materials vorn und hinten zu.

Die CNC-Portalfräse ist besonders wirtschaftlich und unter anderem ideal für die Werbetechnik geeignet.

  • Direktantrieb mittels kräftiger Schrittmotoren mit 4,2 A / 3,3 Nm oder 6 A / 5 Nm
  • Da die spielfreie Wellenkupplung keine Motorvibrationen auf die Kugelrollspindel überträgt, ergibt sich ein hochwertiges Fräsergebnis
  • Alle Spindeln sind mindestens dreifach gelagert: einmal Festlager (zwei Kugellager) und ein Loslager (ein Kugellager). Die Lagerung des Schrittmotors wird nicht als Festlager genutzt
  • Große Präzisionskugelrollspindeln in der  X- und Y-Achse: 16 × 10 mm und in der Z-Achse mit 16 × 5 mm. Wiederholgenauigkeit bis zu +/- 0,01 mm
  • Kugelrollspindel in der Y-Achse mittig unterhalb des Nutentisches ist sie gegen Verschmutzung geschützt und verhindert das Verkanten des Portals
  • Die optionale T-Nutenplatte aus Aluminium in 15 oder 20 mm Stärke wird auf den Stahlrahmen geschraubt und erlaubt ein Überstehen des Materials vorne und hinten
  • Schrittmotor und Endstufe mit 4,2 A / 3,3 Nm oder 6 A / 5 Nm pro Achse,
    alternativ Closed Loop Schrittmotor möglich (optional)
  • Steuerung mit 2 x 230 V Schaltausgängen (optional)
  • Präzisionsreferenzschalter mechanisch, Schaltgenauigkeit maximal 0,02 mm
  • Modulare Schrittmotorsteuerung bietet schnelle Umrüstung diverser Ausbaustufen (optional)

Die Portalfräse PFE wird für Fräsarbeiten in 3D-Objekten wie Formen- und Modellbau sowie Gravuren in 2D und 3D eingesetzt.
Mögliche Materialien, die in 2D oder 3D bearbeitet werden können:

• Acrylglas • Kunststoffe • Schaumstoffe
• Nichteisenmetalle wie Aluminium etc. • Edelmetalle wie Gold und Silber • Holz
• Schichtholz



HINWEIS: Während des Fräsvorgangs benötigen einige Werkstoffe, wie z.B. Aluminium, eine Kühlung. Durch die Wärmeentwicklung können die anfallenden Späne das Fräswerkzeug verstopfen oder verkleben, welches im ungünstigsten Fall das Fräswerkzeug beschädigt.

Geeignetes Zubehör finde Sie in unserem Sortiment:

Fräswerkzeuge Schmier- und Kühlmittel Kühlsystem
  • T-Nutenplatte 15 oder 20 mm
  • Vakuumtisch
  • Pneumatikmodul links/rechts oder links und rechts für weitere Aggregate, z.B. Fräsmotor oder oszilierendes Messer
  • Z-Achse mit 135 mm oder 250 mm Verfahrweg
  • Steuerung mit USB- oder Ethernet-Verbindung zum Steuerrechner
  • Drehachse
  • Einhausung
  • Gestell
  • Umfangreiches weiteres Zubehör

Hier finden Sie die unterschiedlichen Varianten der Baureihe PFE in unserem Online-Shop:

Zur Baureihe PFE im BZT Online-Shop

Sehen Sie sich unsere Informations- und Anwendungsvideos auf Youtube an:

Zum BZT Youtube-Kanal
