BZT PFX 500-H | 700 | 700-1 | 1000 | 1000-HD | 1500

CNC-Portalfräsmaschine PFX
Höchstleistung im 3D-Fräsen und 3D-Gravieren

Die PFX Baureihe: Die CNC-Portalfräsmaschine PFX wurde speziell für die 2D, 2.5D und 3D Materialbearbeitung optimiert. Diese Hochleistungs-HSC-Maschine (High Speed Cutting) ist für die schnelle und präzise Bearbeitung von Aluminium und Stahl (eingeschränkt) entwickelt. Für noch bessere Fräsergebnisse sorgt die angetriebene Mutter in der X-Achse. Diese Technik wird in der Modellvariante PFX 700-1 verbaut und lässt diese noch schneller und präziser arbeiten. Das höhere Portal der CNC-Fräse PFX 700-1 wurde für einen feststehenden Schraubstock entwickelt, um das Material während der Bearbeitung zu fixieren. Präzise Ergebnisse liefert die Portalfräsmaschine auch durch ihre solide Stahlkonstruktion, die diese Fräsmaschine ausgesprochen schwingungsarm und stabil macht. Dank dem feststehenden Portal der CNC-Fräse verfährt nur der Tisch als Y-Achse. So werden nicht so große Massen bewegt und die Portalfräsmaschine ist dadurch extrem dynamisch. Hochwertige Komponenten namhafter Hersteller, wie beispielsweise die in allen Achsen verbauten Linearführungen mit Führungswagen und Kugelgewindespindeln von Bosch Rexroth, zeichnen diese CNC-Portalfräsmaschinen aus. High Speed Cutting mittels Servotechnik erlauben Geschwindigkeiten von bis zu 30 Metern pro Minute. Dadurch eignet sich die Portalfräsmaschine auffällig gut für Rapid Prototyping. Zu erwähnen ist auch ein optionaler Schwenkkopf, der mit dieser CNC-Fräsmaschine eine 5-Achs-Bearbeitung zulässt.

High Speed Bearbeitung ist mittels Servotechnik möglich – es werden Geschwindigkeiten von bis zu ca. 30000 mm/min. erreicht.

Die Portalfräsmaschine ist ideal für Rapid Prototyping einsetzbar.

Die Modellvariante PFX 700-1 wird durch eine angetriebene Mutter in der X-Achse optimiert und das höhere Portal lässt eine ausgesprochen gute Bearbeitung mittels Schraubstocks zu.

Das feststehende Portal der CNC-Fräse integriert die X- und Z-Achse und der Tisch verfährt als Y-Achse. So werden nicht so große Massen bewegt und die Portalfräsmaschine ist dadurch extrem dynamisch.

Linearführungen und Kugelgewindespindeln werden in allen Achsen von Bosch Rexroth verbaut.

Im Lieferumfang der Portalfräse PFX ist eine 20 mm T-Nutenplatte mit Stahlleisten enthalten.

Die optionale Steuerung kann man unter namenhaften Herstellern, wie BZT-CNC, OSAI, Heidenhain oder Siemens auswählen.

  • Feststehendes Portal mit X- und Z-Achse und in der Y-Achse verfährt der Tisch
  • Sehr dynamisch, da weniger Massen bewegt werden müssen
  • Angetriebene Mutter in der X-Achse bei der Modellvariante PFX 700-1
  • In allen Achsen Linearführungen und Kugelgewindespindeln von Bosch Rexroth
  • Intelligente Elektroplanung durch optionale Schaltschränke, die kundenspezifisch angepasst und frei gestaltbar sind
  • Jeder Schaltschrank ist auch zusätzlich mit Closed Loop Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm erhältlich (optional)
  • Präzisionsreferenzschalter mechanisch, Schaltgenauigkeit maximal 0,02 mm bei Closed Loop
  • Induktive Referenzschalter für berührungsloses Referenzieren, bei Servoschaltschränken (optional)
  • Absolute Servomotoren (optional), kein Referenzieren der Maschine notwendig
  • Frei wählbare CNC Industriesteuerung von OSAI, Heidenhain oder Siemens für 4- oder 5-Achs Simultanbearbeitung um gleichzeitig in allen Achsen zu fräsen (optional)

Die Portalfräse PFX zeigt ihre Stärken im Prototypenbau und bei der Fertigung von Kleinserien.
Mögliche Materialien, die in 2D oder 3D bearbeitet werden können:

• Acrylglas • Kunststoffe • Schaumstoffe
• Nichteisenmetalle wie Aluminium etc. • Edelmetalle wie Gold und Silber • Stahl und Stahlguss
• Edelstahl • Schichtholz • Holz



HINWEIS: Während des Fräsvorgangs benötigen einige Werkstoffe, wie z.B. Aluminium, eine Kühlung. Durch die Wärmeentwicklung können die anfallenden Späne das Fräswerkzeug verstopfen oder verkleben, welches im ungünstigsten Fall das Fräswerkzeug beschädigt.

Geeignetes Zubehör finde Sie in unserem Sortiment:

Fräswerkzeuge Schmier- und Kühlmittel Kühlsystem
  • Steuerung (z.B. BZT, OSAI, Heidenhain)
  • Closed-Loop- oder Servoantrieb
  • Portalerhöhung in der Z-Achse: 450 oder 600 mm

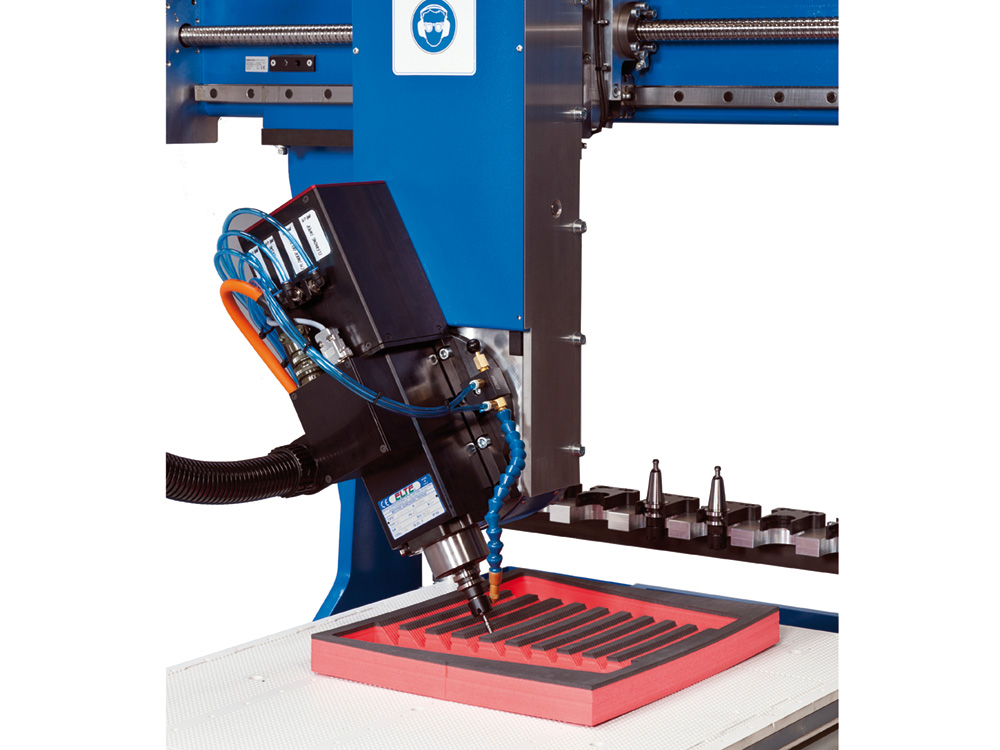

  • Drehachse, Schwenkkopf (5-Achs Bearbeitung)
  • Bis zu 2x 8 oder 2×16 fach Tellerwechsler am Portal

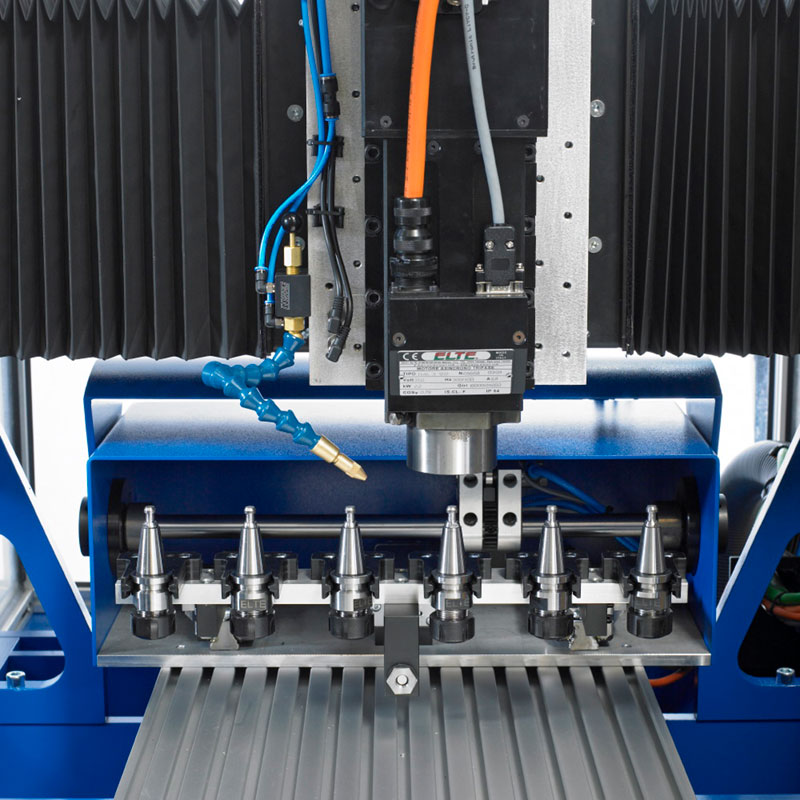

  • Bis zu 10-fach Werkzeugwechsler im Gehäuse

Hier finden Sie die unterschiedlichen Varianten der Baureihe PFX in unserem Online-Shop:



PFX 500-H

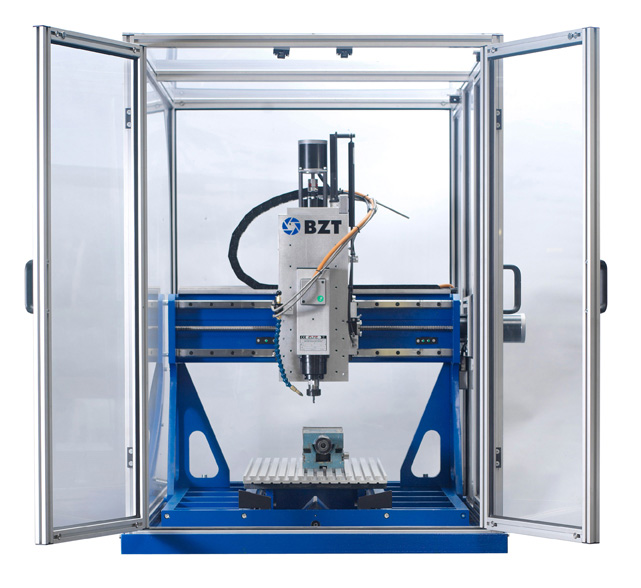

PFX 700

PFX 700-1

PFX 1000

PFX 1000-​HD

PFX 1500





Hinweis zu technischen Daten und Bildern unserer Produkte: Alle Angaben ohne Gewähr. Änderungen und Modifikationen zur Verbesserung der Produkteigenschaften sind nicht ausgeschlossen. Hier gezeigte Abbildungen / Fotos von Maschinen und Zubehör können optional erhältliches Zubehör oder Modellvarianten zeigen.
